Як надрукувати дрібну сітку, довшу за стіл 3D-принтера

Мені знадобилася нова сітка для нижнього повітрозабірника корпусу ПК біля блока живленнятак як стара зламалася. Вирішив надрукувати заміну на 3D-принтері. Головні вимоги: смуга довжиною 40 см і якомога дрібніші отвори. Нижче покажу два способи, які спробував і розповім який результат вибрав для себе.

Друк сітки через заповнення

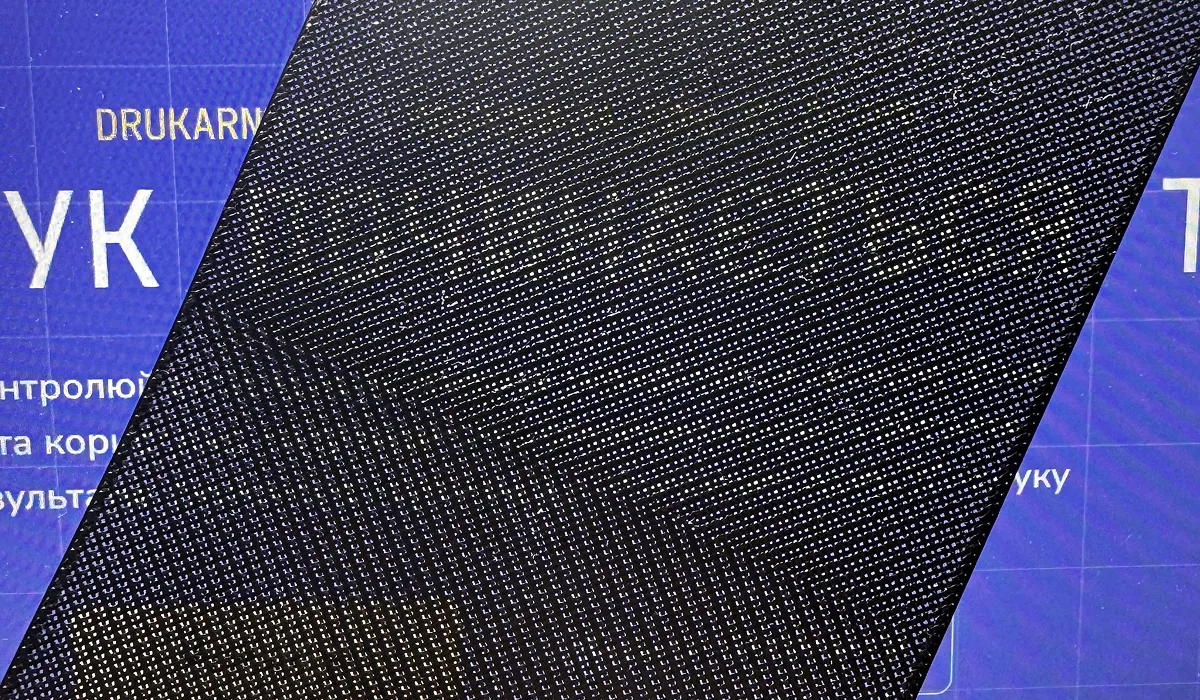

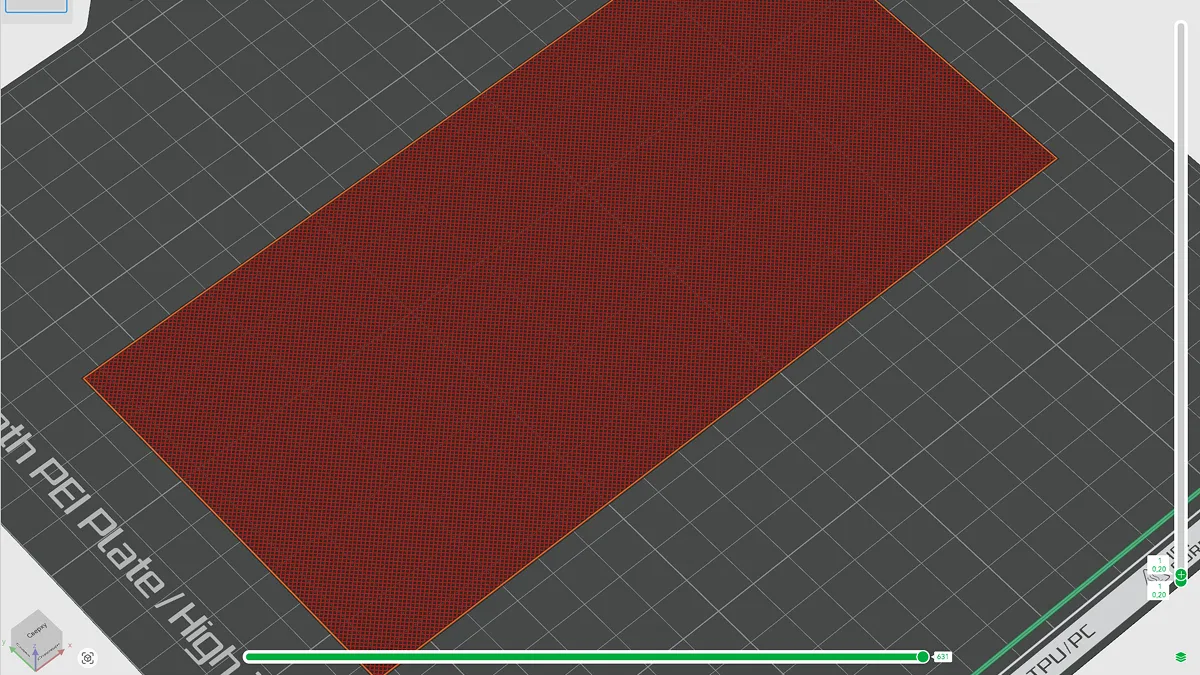

Классичний спосіб. Створив прямокутник витоию 0,2 мм, прибрав верхні й нижні поверхні і вибрав тип заповнення «Сітка». При зміні відсотка заповнення можна міняти розмір щільності. Найкраще це виглядало при щільності близько 90%. Якщо її збільшувати, то частина отворів може злипатися.

Результат мені сподобався. Для невеликої вставки я б на ньому зупинився, але смугу завдовжки 40 см мій принтер одним шматком так не надрукує. Після декількох експерементів вибрав інший спосіб.

Друк сітки у режимі вази

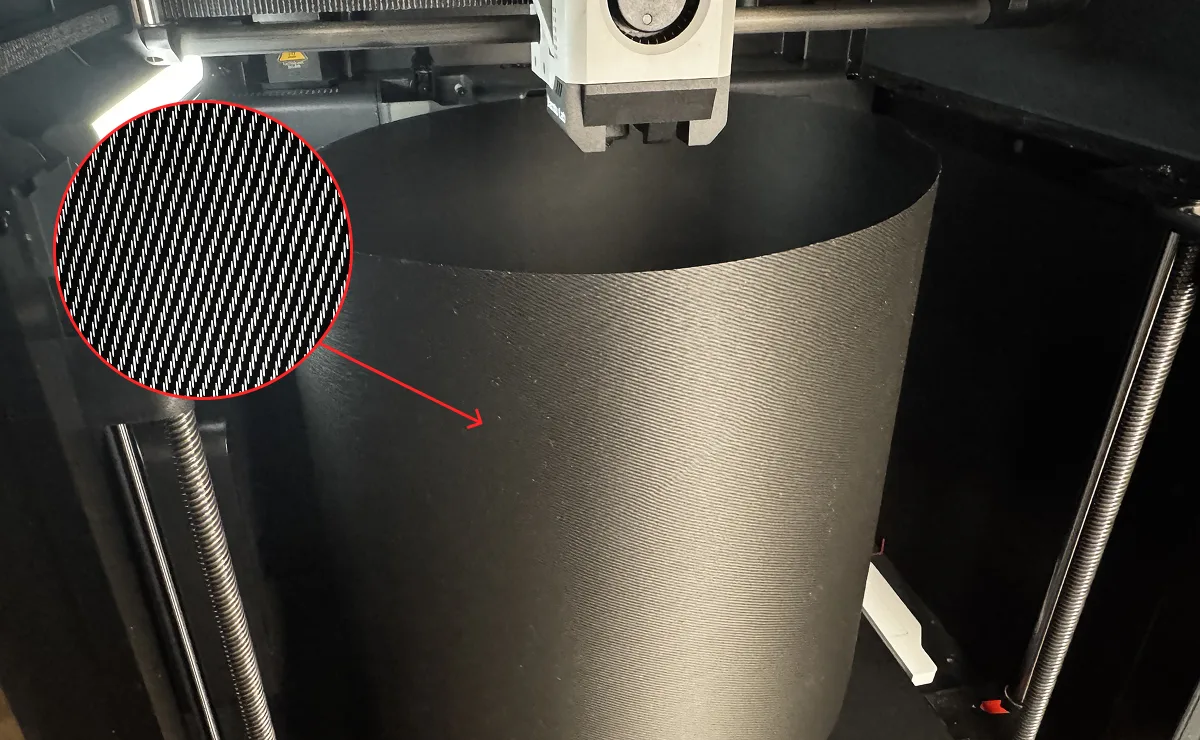

Вирішив надрукувати циліндр, а потім розрізати його вздовж і розгорнути в лист. Після кількох коротких тестів підібрав такі налаштування в Bambu Studio для сопла 0,4 мм:

Спіральна ваза (Spiral vase) - увімкненено
Висота шару (Layer height) - 0,26 мм
Ширина лінії зовнішньої стінки (Outer wall line width) - 0,28 мм
Коефіцієнт потоку (Flow ratio) - 0,96. Можна перевіряти значення від 0,96 до стандартного 1.
Кайма (Brim) - увімкнена, щоб циліндр тримався на столі.

При таких налаштування сусідні слої пластику місцями не з’єднуються і на стінці циліндра з’являються дрібні просвіти. У попередньому перегляді слайсера стінка виглядатиме суцільною, тому результат монжо побачити лише під час друку. Рекомендую спочатку друкувати невисокий тестовий циліндр і подивитись на результат зі своїм пластиком.

Як вибрати розмір циліндра

Після розрізання, довжина кола циліндра стане довжиною листа, а висота циліндра його шириною.

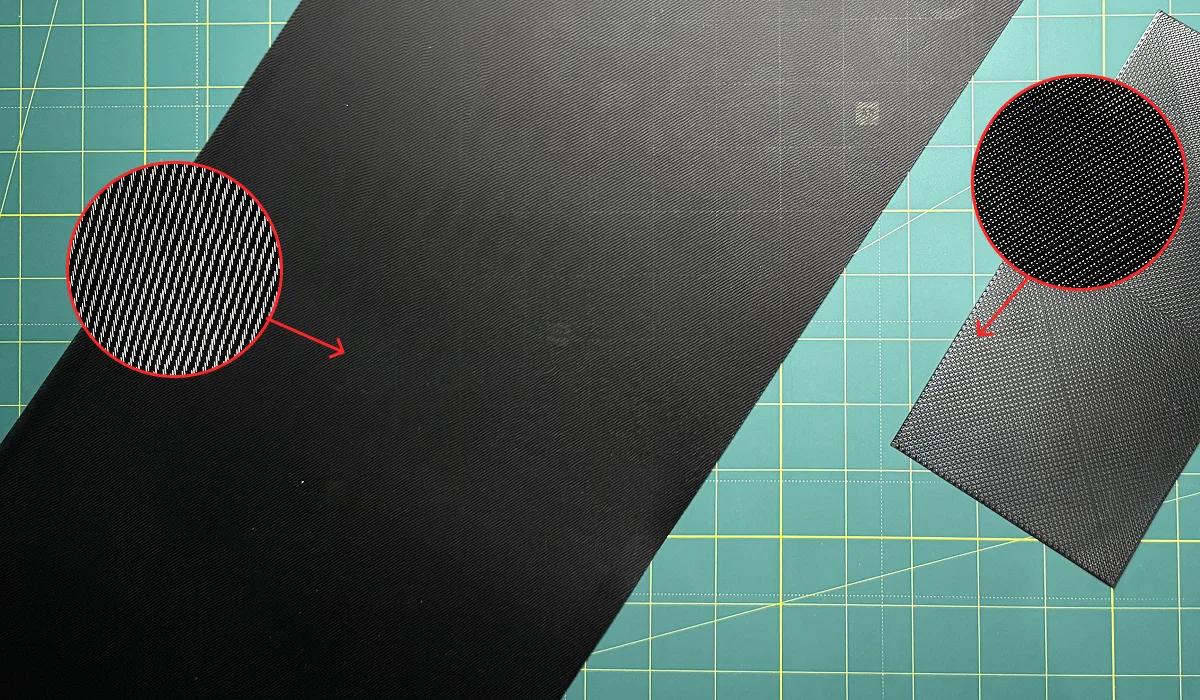

Для моєї деталі вистачило циліндра діаметром 15 см і висотою 15 см. З нього виходить сітка приблизно 47 × 15 см. Зайве по довжині я підрізав під рамку.

Якщо залишити запас від країв стола, на Bambu Lab P1S можна надрукувати максимальний циліндр діаметром і заввишки 24 см. Після розрізання отримаєте лист приблизно 75 × 24 см. На A1 mini максимальний циліндр 16,5 × 16,5 см дасть приблизно сітку 52 × 16,5 см.

Що з міцністю

Міцність це головний мінус такої сітки. Вона вийшла досить крихкою. Якщо її зігнути поперек слоіїв або злегка натиснути, сусідні витки можуть розійтися, і вона порветься. Дрібні отвори тут з’являються саме через слабке з’єднання пластику.

Для мого повітрозабірника результат підійшов так як краї сітки затиснуті в жорсткій рамці. Продавати таку сітку як готовий пиловий фільтр точно не потрібно через її міцність. Другий спосіб підійде тільки як друк для себе якщо немає інших варіантів або в якості експеременту.

Якщо ви вже друкували сітку в режимі вази й знайшли налаштування, при яких вона виходить міцнішою, або придумали де ще таку сітку можна використовувати, то поділіться результатом та ідеями у коментарях.
